Isıtma plakaları
Isıtma plakaları, hassas sıcaklık kontrolü, mükemmel ısı direnci ve yüksek ısı iletkenliği gerektiren endüstriyel uygulamalarda kullanılan yüksek hassasiyetli ısıtma elemanlarıdır. Boyut ve watt’taki olası farklılıklar, bir uygulamada ihtiyaç duyulan ısıtma plakası sayısını azaltabilir. Isıtma plakaları genellikle yarı iletken üretimi, malzeme işleme ve yüksek teknolojili laboratuvar ortamlarında bulunur.
Ürün özeti
- Çeşitli malzeme ve fiyat seçenekleriyle
- Yüksek hassasiyetli ısıtma
- Mükemmel ısı iletkenliği
- Kamet, mika, metal ve çeşitli seramik ısıtma plakaları sunar
Farklı tipte endüstriyel ısıtma plakaları
Kamet’te, özel uygulamanıza uyum sağlayabilecek benzersiz özelliklere sahip bir dizi ısıtma plakası sunuyoruz:
Mika ısıtma plakaları – 500 °C’ye kadar sıcaklıklarda düşük maliyetli ve çok yönlü bir çözümdür. Hızlı tepki süresine sahiptirler, ancak çoğunlukla tekrar kullanılamazlar ve gaz çıkışı ve düşük sıcaklık homojenliği sorunları yaşayabilirler.
Metal ısıtma plakaları – 400 °C’ye kadar olan uygulamalar için mükemmel sıcaklık kontrolüyle oldukça dayanıklıdırlar. Seramik plakalı ısıtıcılara göre daha zayıf ısı transferi ile orta derecede pahalıdırlar.
Seramik ısıtma plakaları – 1200 °C’ye kadar çok sıcak ortamlar için ideal olan bu plakalı ısıtıcılar, olağanüstü termal performans ve kontrolün yanı sıra mükemmel dayanıklılıklarıyla en pahalı ısıtıcı sınıfıdır.

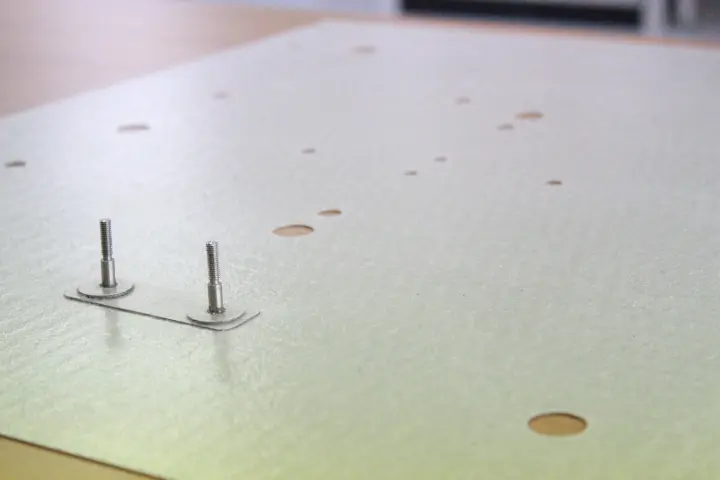

Mika ısıtma plakaları
Bu ısıtıcılar, mika prepreg yalıtım katmanları (silikon bağlayıcı ile birleştirilmiş mika tozu) arasına kazınmış veya sıkıştırılmış ince bir östenitik paslanmaz çelik ısıtma elemanı kullanılarak üretilmiştir. Mika katmanları, mükemmel dielektrik dayanımı ve ısı direnci sağlayarak, elektrik yalıtımını korurken verimli bir ısı dağılımı sağlar. Isıtıcı, ısı transferini ve sıcaklık homojenliğini en üst düzeye çıkarmak için bir soğutucuya veya uygulama yüzeyine güvenli bir şekilde kelepçelenir veya yapıştırılır. Bu ince ve yüksek yoğunluklu tasarım, hızlı sıcaklık değişimlerine olanak tanıyarak dinamik termal işlemler için uygundur.
Kamet, mümkün olduğunca uygun maliyetli kalırken mükemmel güvenilirliğe sahip yüksek kaliteli Mika ısıtma plakaları tedarikçisi olarak köklü Kore firması SMG ile ortaklık kurmuştur.
Özellikler
- -50 ~ 500°C aralığında yüksek sıcaklık dayanımı
- 0,8 mm ~ 2 mm taban kalınlığına sahip ince ve hafif
- Boyut: 600 mm × 500 mm (özel boyutlar mevcuttur)
- Açık havada 25°C’de maksimum güç yoğunluğu: 3 W/cm² (diğer güç aralıkları mümkündür)
- Eşit ısı dağılımı: (100°C): ±1°C
- Mükemmel yalıtım: 1000 V (60 sn)
- Yüksek yalıtım direnci 1000Ω (500 V)
- Oda sıcaklığına bağlı olarak ±%10 direnç toleransı
- Terminal kullanımı: lehimleme
- Bağlantı kablosu: yatay veya dikey çekme seçeneği Konnektör
- Özelleştirilebilir: farklı terminal ve bağlantı seçenekleriyle çeşitli boyutlar.
Uygulamalar Mika ısıtma plakaları
MICA plaka ısıtıcıları, hızlı, hassas ve güvenilir termal yönetim gerektiren uygulamalarda yaygın olarak kullanılır. Bunlara şunlar dahildir:
- Yarı iletken endüstrisi – üretim sırasında kontrollü sıcaklıkları korumak için yonga ısıtma ve yapıştırma işlemleri.
- Tıbbi ekipman – Laboratuvar cihazlarına, sterilizasyon ekipmanlarına ve teşhis cihazlarına entegre edilmiştir.
- Askeri ekipman – Kararlı ve sağlam ısıtma çözümleri gerektiren savunma ile ilgili elektronik ve mekanik sistemlerde kullanılır.
Metal ısıtma plakaları
Metal ısıtma plakaları, yüksek basınca ve yüksek sıcaklıklara dayanıklıdır ve malzemenin mükemmel ısı transfer özellikleri sayesinde oldukça etkilidir. Paslanmaz çelik ısıtma plakalarımız, mükemmel ısı iletkenliğine sahip olup korozyona dayanıklı ve dayanıklıdır.
Metal ısıtma plakalarının uygulama alanları çok çeşitli endüstrileri kapsar. Bileşen üretiminde, lehimleme sürelerini kısaltarak verimliliği artırmaya yardımcı olurlar. Ahşap ve kağıt endüstrisi, laminasyon ve sıcak yapıştırıcı uygulaması gibi işlemlerde metal ısıtma plakalarını kullanır. Poliüretan (PU) köpük üretimi de dahil olmak üzere kalıplama ve kalıp yapımında, termal sistemler tutarlı şekillendirme ve kürlemeyi destekler. Gıda ve içecek endüstrisi, sıkı hijyen standartlarını korurken, pastörizasyon, fermantasyon ve optimum termal enerji transferini sağlamadaki rollerinden faydalanır.
Özellikler
- Isıtıcı tel çapı: Ø0,8 < Ø3,2, değişken direnç değerleriyle
- İzolasyon direnci: 500 V’da 1 MΩ
- Dayanım gerilimi: 1 Kv/dak
- Maksimum çalışma sıcaklığı: ~ 400°C
- Maksimum ürün boyutu: ~ 122 cm
- Maksimum kalınlık: ~ 4T (ısıtıcı tel kalınlığının dört katı)
- Giriş gerilimi: değiştirilebilir
Mika ısıtma plakalarının üretimi
Tasarım, CVX ısıtıcılarımızı kıvrımlı bir düzende düzenlemeyi ve ardından paslanmaz çelik içine yerleştirmeyi içerir. Bu, vakumlu lehimleme veya ısıtma plakasına mekanik olarak sıkıştırılarak yapılır.
Vakumlu lehimleme
Bu yöntem, CVX ısıtıcılarının metal plakadaki oluklara veya girintilere yerleştirilmesini içerir. Tüm düzenek, lehim metalini eriten ve böylece ısıtıcı ile plakayı birbirine bağlayan bir vakum fırınına yerleştirilir. Bu işlem, iyi bir termal bağlantı ve yüksek sıcaklıklara ve basınca dayanıklı, dayanıklı bir bağ avantajı sunar. Yapıda hava ceplerinin olmaması nedeniyle ısı transferi de iyileştirilir.
Mekanik sıkıştırma
Mekanik sıkıştırmada, CVX ısıtıcılar plakadaki özel olarak aşındırılmış oluklara yerleştirilir. Isıtıcılar daha sonra plaka veya bir sıkıştırma yapısı kullanılarak sıkıştırılır. Bu yöntemin avantajı, vakumlu lehimlemeye göre teknik olarak çok daha az karmaşık olmasıdır. Ayrıca, ısıtıcılar esnek kalır ve kolayca sökülebilir. Mekanik sıkıştırmanın dezavantajı, yapıda küçük hava ceplerinin kaçınılmaz olması nedeniyle ısı transferinin daha az verimli olmasıdır.
Alman şirketi ThermoExpert, Kamet için her iki tip metal ısıtma plakasını da üretmektedir. Güvenilir ve kaliteli ürünler sağlama konusunda onlarca yıllık deneyime sahiptirler.
Seramik ısıtma plakaları
Bu ısıtıcılar, genellikle seramik plakalardan veya bobinlerden oluşan ve içlerinden elektrik akımı geçtiğinde ısınan seramik bir ısıtma elemanı içerir. Özellikleri, kullanılan malzemelere bağlıdır.
Kamet, Koreli SMG şirketiyle ortaklığımız aracılığıyla dört tip seramik ısıtma plakasını da tedarik etmektedir. Kaliteleri, güvenilirlikleri ve yenilikçi yaklaşımları, yüksek standartlarda seramik ısıtma plakaları sunmamızı sağlar.
- Alüminyum Nitrür (AlN): mükemmel ısı transferi, sıcaklık homojenliği ve yalıtım.
- Silisyum Nitrür (Si₃N₄): iyi termal şok direnci, mekanik mukavemet ve dayanıklılık
- Kuvars: Olağanüstü saflıkta yüksek sıcaklık ve kimyasal direnç.
- Alümina (Al₂O₃): uygun maliyetli olmasının yanı sıra iyi yalıtım ve vakum uyumluluğu da sağlayabilir.
Özellikler ve uygulamalar
| Malzeme | Isıl İletkenlik | Maksimum Sıcaklık | Uygulamalar | |
|---|---|---|---|---|
| Alüminyum Nitrür (AlN) | 140-220 W/m.K | ~1000 °C | Vakum ortamları ve yonga işleme (yarı iletken endüstrisi) ve DNA amplifikasyonu (laboratuvar ekipmanları) gibi hassas ısıtma uygulamaları. | |
| Silisyum Nitrür (Si₃N₄) | Düşük AIN | ~800 – 1000 °C | Havacılık, petrol ve kimya tesisleri gibi zorlu endüstriyel ortamlar. | |
| Kuvars | Orta: ~1,4 W/m.K | Çok yüksek: >1200 °C | Optik ve lazer endüstrileri ve ultra yüksek sıcaklık uygulamaları. | |
| Alümina (Al₂O₃) | 20-30 W/m.K | ~1000 °C | Laboratuvar ısıtma uygulamaları, yarı iletken endüstrileri ve vakum prosesleri. |
Kamet'in ısıtma plakaları
Kamet, bu geniş ısıtma plakası yelpazesini en yüksek kalitede tedarik etmek için SMG ve ThermoExpert ile çalışmaktadır. Üretim ortaklarımızla uzun süreli ilişkilerimize dayanarak, müşterilerimize mükemmel kalite, güvenilirlik ve yenilik sunduğumuzdan emin oluyoruz.
Uygulamanıza/prosesinize en uygun ısıtma kurulumu hakkında tavsiyeye ihtiyacınız varsa, uzman ekibimiz hizmetinizdedir. Ayrıca, ısıtma plakalarımız için şekil, boyut, voltaj seçenekleri, kelepçeler veya termokupl delikleri gibi özelleştirme seçenekleri de görüşülebilir. Sizden haber bekliyoruz!
